产品说明
MF3系列伺服专用电机
适配DF3系列0.75KW伺服驱动器
命名规则
惯量类别 | 3S |
机座号 | 80（单位mm） |
反馈元件 | CS | 单圈17bit磁编绝对值电机 |
CM | 多圈17bit磁编绝对值电机 |
额定转速（rpm） | 30 | 3000 |
轴规格 | A | 有键、无油封、带螺纹孔 |
B | 有键、有油封、带螺纹孔 |
C | 无键、无油封、有螺纹孔 |
D | 无键、有油封、有螺纹孔 |
失电制动器 | 空 | 无失电制动器 |
Z | 带失电制动器 |
电机连接件规格 | 2 | 表示电机接头航插接头 |
电压等级 | 5 | 48V |
功率（KW） | 07 | 0.75 |
规格参数
电机型号MF | DC24V-70V |
3S-80 |
CS30B1 | CM30B1 | CS30BZ1 | CM30BZ1 |
507 |
电机代码 | 50F7 | 58F7 |
额定功率（KW） | 0.75 |
额定电流[A] | 20 |
最大电流[A] | 60 |
额定转速[RPM] | 3000 |
额定转矩[Nm] | 2.39 |
最大转矩[Nm] | 7.71 |
转子惯量[10^-7kg.m2] | 1185 | 1251 |
惯量类型 | 低惯量 | 低惯量 | 低惯量 | 低惯量 |
推荐转子惯量比 | 20倍以内 |
极对数 | 5 | 5 | 5 | 5 |
编码器位数 | 17 | 17 | 17 | 17 |
编码器种类 | 磁 | 磁 | 磁 | 磁 |
电机绝缘等级 | ClassF(155℃) |
防护等级 | IP65 |
使用环境 | 环境温度 | -15℃～+40℃(不冻结) |
环境湿度 | 相对湿度<90%(不结露) |

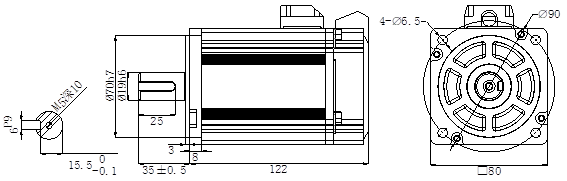

外观尺寸图（单位：mm）
MF3S-80CS/CM30B1-507
