产品说明
外观优化，节省安装空间
全新的控制算法，中高速转矩比原有产品提高10%-50%
电机运行更平滑，振动程度降低，可使电机温升降低10%左右
内置微细分技术，可使运行更平稳，降低振动
自动半流功能，有效减少电机和驱动的发热
有过流，过压，短路等保护功能
外置报警输出，最大输出电流50mA，耐压24Vdc
产品规格
项目 | DP3L-224 | DP3L-425 | DP3L-565 | DP3L-808 |
输入电源电压（VDC） | 20-40 | 20-50 | 20-50 | 20-80 |
输出电流峰值（A） | 0.5-2.2 | 1-4.2 | 1.8-5.6 | 2.7-8.4 |
匹配电机（机座） | 42 | 57 | 57/86 | 86 |
外形尺寸（mm） | 92*62*28 | 110*77*31 | 110*77*31 | 135*86*35 |
步进脉冲频率（KHz） | 200 |
控制信号输入电压（VDC） | 24 |
环境温度 | 0℃～50℃ |
最高工作温度 | 60℃ |
湿度 | 40%～90％ RH（不能结露或有水珠） |
振动 | 5.9m/s2 Max |
保存温度 | －20℃～65℃ |
项目 | DP3L-808A | DP3L-11022A | DP3L-11022A3 |
输入电源电压（VAC） | 20-80 | 200-240 | 200-240 |
输出电流峰值（A） | 2.7-8.4 | 3.1-11.3 | 3.1-11.3 |
匹配电机（机座） | 86 | 110/130 | 86/110/130 |
外形尺寸（mm） | 131*112.2*35 | 199.5*137*79 | 199.5*137*79 |
步进脉冲频率（KHz） | 200 |
控制信号输入电压（VDC） | 5/24V拨码开关 |
环境温度 | 0℃～50℃ |
最高工作温度 | 60℃ |
湿度 | 40%～90％ RH（不能结露或有水珠） |
振动 | 5.9m/s2 Max |
保存温度 | －20℃～65℃ |
外形尺寸（单位：mm）

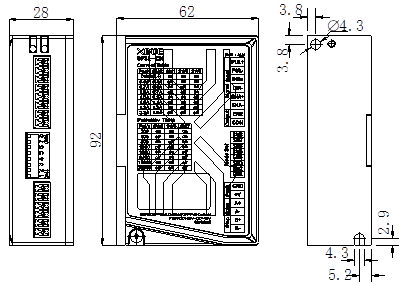

DP3L-224

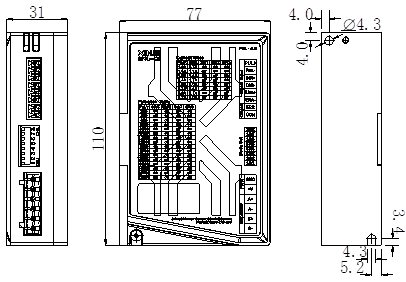

DP3L-425、DP3L-565

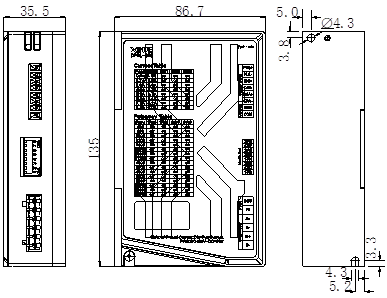

DP3L-808

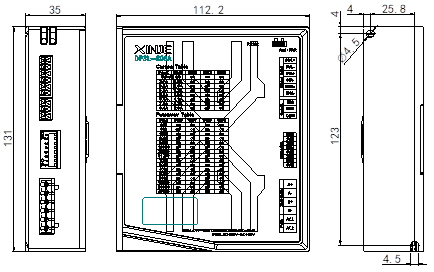

DP3L-808A

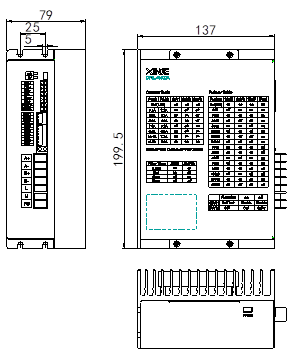

DP3L-11022A/11022A3
