VH5系列是信捷公司研发的一款通用型开环矢量变频器，它具有小体积、高性价比、高可靠性等显著特点，同时VH5系列也可搭配通讯扩展卡实现EtherCAT、CANopen等高速总线组网
产品特点
1、采取高功率密度、高防护性、高EMC规格设计方案，小体积也有大能力
2、支持LCD液晶面板，可以实现快速调试，参数存储、上传、下载
3、支持EtherCAT、CANopen高速网络总线协议，组网数量最大可达32轴
4、超强控制性能，150%过载可达60秒，1HZ输出100%扭矩
5、丰富保护机制，内含过流过压抑制保护，追波限流保护
6、科学独立风道设计，有快速散热、设备温升低、减少粉尘等优点
命名规则
VH 5 – 4 5P5 - B
① ② ③ ④ ⑤
字段标识 字段详细解释
① 产品标识 VH：通用品变频器
② 产品系列 5：通讯型开环矢量变频器
③ 输入电压等级 4：AC 380V 2：AC220V
④ 功率等级 1P5：1.5KW 0P7：0.75KW
小数点用 P 表示
⑤ 制动单元 B：内含制动单元 空：无
技术规格
型号 VH5-4_ _ _-B | 20P7 | 21P5 | 22P2 | 40P7 | 41P5 | 42P2 | 43P7 | 45P5 |
适配电机（KW） | 0.75 | 1.5 | 2.2 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 |
输入额定电流（A） | 5.6 | 9.3 | 12.7 | 3.4 | 5.0 | 5.8 | 10.5 | 14.6 |
电源容量（KVA） | 1.5 | 3.0 | 4.5 | 1.5 | 3.0 | 4.0 | 5.9 | 8.9 |
输出额定电流（A） | 4.0 | 7.0 | 9.6 | 2.1 | 3.8 | 5.1 | 9.0 | 13.0 |
一般规格
项目 | 规格 | ||
输入 | 额定电压、频率 | 三相380V级：三相380V，50Hz/60Hz | |
单相220V级：单相220V、三相220，50Hz/60Hz | |||
允许电压波动范围 | -15%~+15%电压失衡率：<3% | ||
输出 | 电压 | 0～输入电压 | |
频率 | 0～500Hz | ||
控制 性能 | 控制电机类型 | 异步电机 | |
控制性能 | 无速度传感器矢量控制（SVC） | V/F控制（VVF） | |
速度精度 | ±0.5% | ±1% | |
速度波动 | ±0.3% | ±0.5% | |
调速范围 | 1：100 | 1：50 | |
起动转矩 | 0.5Hz：150% | 1.0Hz：150% | |
转矩精度 | ±10% 额定转矩 | // | |
转矩响应 | ≤20ms | // | |
过载能力 | SVC: 150%额定电流53s；VF:150%额定电流74S | ||
频率精度 | 低频运行模式：0.01Hz；高频运行模式：0.1Hz | ||
频率分辨率 | 数字设定：0.01Hz; 模拟设定：最高频率×0.025% | ||
控制端 子输入 | 输入通道 | 最多支持 4 路开关量输入 X，一路模拟量输入（0~10V/0~20mA） | |
控制端 子输出 | 输出通道 | 支持一路开关量输出，一路模拟量输出（0~10V/0~20mA），一路继电器 输出（一对常开，一对常闭） | |
产品 功能 | 启动命令给定方式 | 通讯给定（Modbus、CANopen、EtherCAT）、操作面板给定、端子给定。 | |
频率给定方式 | 通讯给定（Modbus、CANopen、EtherCAT）、操作面板给定、端子给定、模拟量AI给定、多段速给定、简易PLC给定、PID和主辅给定。 | ||
典型功能 | 频率主辅运算、禁止反转、转矩提升、九种V/F曲线设定、五段AI曲线设定、加减速曲线设定、端子延时及滤波、端子多功能输入输出、直流制动、能耗制动、点动运行、16多段速、内置两路PID、转速跟踪再启动、载波调制、故障记录、故障自复位、预励磁启动、30组用户自定义参数 | ||
重点功能 | 载波调制、转矩控制、电机自整定、限流控制、过压控制、欠压控制、转速追踪、下垂控制、震荡抑制、过压过流失速控制、自动电压调整(AVR）、自动节能运行等 | ||
保护功能 | 上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、欠载保护、过流过压失速保护、继电器吸合保护、端子保护、瞬时掉电不停等 | ||
能耗制动 | 内置能耗制动 单元，可外接制动电阻 | ||
共直流母线 | 在变频器减速时分担回生能量，提高制动能力，达到节能目的并节省电阻所需额外空间与成本 | ||
特色 功能 | 多总线支持 | 本体Modbus、可扩展 EtherCAT、CANopen | |
多编码器支持 | 差分输入编码器、OC输入编码器、旋变变压器 | ||
LCD面板 | LCD显示、参数设置、状态监控、参数拷贝、故障分析定位、程序下载、大容量存储参数 | ||
瞬停不停 | 瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行 | ||
定时控制 | 定时控制功能：设定时间范围0.1Min～6500.0Min | ||
多电机切换 | 两组电机参数，可实现两个电机切换控制 | ||
端子功能灵活多样化 | 多功能端子X具有51种、Y有41种、AO具有19种逻辑功能选择，满足通用变频器常规控制功能要求 | ||
通讯定制参数 | 方便用户对变频器参数进行连续读写 | ||
上位机软件 | 丰富的后台监控功能，方便现场数据采集和调试 | ||
显示与 键盘 | 键盘显示 | 可显示设定频率、输出频率、输出电压、输出电流、输入输出状态等多种参数 | |
按键锁定 | 实现对按键的部分或者全部锁定，防止误触发 | ||
参数拷贝 | 标配LED单显数字键盘，选配LCD中英文显示键盘（参数上下载） | ||
可选配件 | EtherCAT、CANopen扩展卡 | ||
环境 | 使用场所 | 室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 | |
海拔 | 低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%） | ||
周围温度 | -10℃～+40℃（环境温度在40℃～50℃，请降额使用或增强散热） | ||
周围湿度 | 小于95%RH，无水珠凝结 | ||
振动 | 小于5.9米/秒²(0.6G) | ||
存储温度 | -40℃～+70℃ | ||
防护等级 | IP20 | ||
冷却方式 | 强制风冷 | ||
安装方式 | 壁挂式 | ||

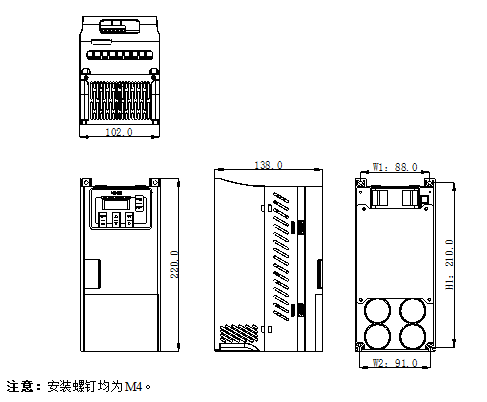

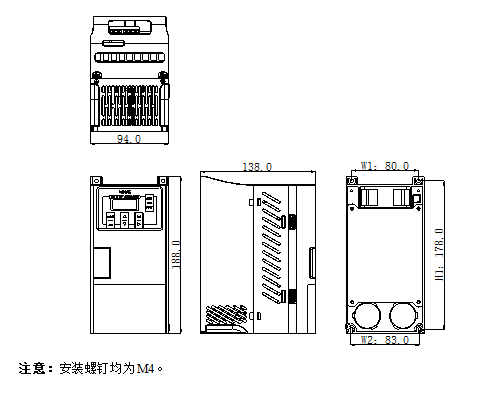

产品尺寸（单位：mm）
VH5-20P7-B/VH5-21P5-B/ VH5-22P2-B
VH5-40P7-B/VH5-41P5-B/VH5-42P2-B/VH5-43P7
VH5-45P5-B
